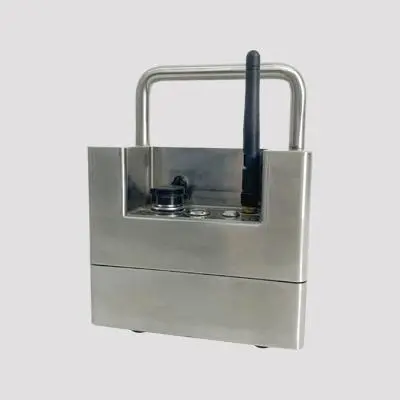

Medidor de deflexão de vibração do cristalizador MOC-N300

10 setembro | Vistas: 25
Visão geral:
O cristalizador é o equipamento formador de placas na fundição contínua de aço e também é o equipamento central e a tecnologia chave da máquina de lingotamento contínuo. A principal função do medidor de deflexão de vibração do cristalizador é detectar a frequência de vibração, amplitude, taxa de deflexão, fase, curva de trajetória de vibração, etc. da mesa de vibração do cristalizador. Através da detecção e ajuste do instrumento de detecção, o cristalizador pode ser desviado. de acordo com a amplitude, frequência e forma de onda definidas, movem-se ao longo do arco externo da máquina de lingotamento contínuo.
Sem a detecção de dados do medidor de deflexão do cristalizador, os parâmetros reais de vibração da mesa de vibração do cristalizador e os parâmetros do processo da peça bruta durante o processo de produção não podem ser efetivamente conhecidos, resultando na incapacidade do operador de ajustar o processo de produção do cristalizador em tempo real com base nas condições em tempo real no parâmetro do local de produção.
O equipamento medidor de deflexão de molde de fundição contínua desenvolvido independentemente por nossa empresa é adequado para vários moldes, como placas, tarugos quadrados, tarugos redondos e tarugos de formato especial. O sistema detecta efetivamente o status de movimento do cristalizador e obtém os parâmetros holográficos de vibração reais da placa da mesa vibratória e o deslizamento negativo e outros parâmetros do processo. Os técnicos podem formular estratégias de controle do cristalizador com base nesses parâmetros reais para melhorar a produção e a qualidade do produto dentro de uma faixa segura e confiável.


Estrutura do equipamento:
O medidor de deflexão de vibração para molde de fundição contínua consiste principalmente em um sistema de sensor, circuito de condicionamento de sinal do sensor, circuito de alimentação, módulo de aquisição de dados síncrona, cabo de comunicação e sistema de análise de dados de software.
Existem três sensores de aceleração axial instalados no medidor de deflexão de vibração do cristalizador, um dos quais detecta o sinal de vibração na direção vertical (eixo Y) e os outros dois detectam o sinal de vibração na direção horizontal (eixo X e Z) . Os sinais obtidos pelo sensor são processados ​​pelo pré-processador e pelo módulo de pré-processamento. O sinal de vibração e o sinal de status do sensor são filtrados e normalizados de várias maneiras e, em seguida, enviados ao coletor de dados síncrono para digitalização e extração de recursos. software de computador host Processo para obter vários parâmetros de vibração e parâmetros de processo exigidos pelos usuários.


Funções do dispositivo:
A coleta de dados tridimensionais de vibração X/Y/Z do cristalizador usa um sistema de sensor de alta precisão e um acelerômetro axial de alta sensibilidade para detectar de forma abrangente o status de vibração do equipamento, incluindo:
1) Detecte a frequência de vibração da mesa de vibração do cristalizador
2) Detecte a amplitude da mesa de vibração do cristalizador
3) Detecte a taxa de deflexão da vibração
4) Detectar a deflexão lateral, deflexão longitudinal, fase e diferença de fase da mesa de vibração do cristalizador
5) Exibição tridimensional da trajetória de vibração, e a trajetória da mesa vibratória pode ser visualizada de 6 lados da mesa vibratória (XY, XZ, ZY)

O software do sistema adota um design de interface gráfica interativa homem-computador, que pode exibir o status de vibração do cristalizador em tempo real. As funções do software incluem:
1) Exibição da curva de dados em tempo real: forma de onda de vibração, frequência de vibração, análise de superposição de sinal
2) Exibição de curva de eixo único, exibição de curva de vários eixos, amplitude, aceleração, gráfico tridimensional
3) Veja curvas históricas
4) Gerar relatório de teste
5) Dê dicas de alerta precoce
6) Função de análise de espectro
7) Armazenamento de dados a longo prazo

O método de medição portátil pode fornecer equipamento de detecção portátil com transmissão remota sem fio e é fácil de operar.

Fornece uma visão geral em tela cheia dos parâmetros de detecção, exibindo todos os dados, incluindo parâmetros de vibração e parâmetros de processo. Ao mesmo tempo, o cálculo e a exibição do espectro de vibração são concluídos em tempo real.
Ele é usado para avaliar a perda de quadro de toda a forma de onda da mesa vibratória e para determinar se há algum problema com a instalação do dispositivo vibratório.

Gerenciamento de alarmes: registre vários dados de alarme em situações de alarme em tempo real para analisar as causas dos alarmes e avaliar o impacto dos alarmes na produção.

Configuração de parâmetros: Os usuários podem definir on-line o valor de vibração ideal e a faixa normal de trabalho de vários materiais de aço, definir limites de alarme e economizar tempo do banco de dados e outras informações.

O dispositivo pode funcionar continuamente por mais de quatro horas após uma única carga.

Integre equipamentos de processamento incorporados para realizar múltiplas funções, como coleta de dados, exibição, análise e relatórios.

Ele pode ser configurado de forma flexível de acordo com as características do cristalizador e os requisitos do usuário, e é adequado para todos os tipos de cristalizadores, como tarugos quadrados, placas, tarugos redondos, etc.

Suporta funções de transmissão de dados com e sem fio, fáceis de usar.

Use um notebook para receber os dados coletados, use-o no local para testes operacionais e seja conveniente para analisar e processar os dados.


Parâmetros técnicos do equipamento:


Número de canais de medição: 3 canais de vibração (eixos X, Y, Z);
Sensor de vibração: sensor de aceleração de alta temperatura;
Faixa de detecção do sistema: amplitude ±10mm, deflexão ±2mm;
Faixa de detecção de frequência: 0~600cpm;
Precisão de detecção de amplitude: ± 0,03 mm;
Precisão de detecção de amplitude de deflexão: ±0,02mm;
Precisão de detecção de frequência: ≤0,2cpm;
Precisão de detecção de fase: ≤1ms;
Precisão de detecção da taxa de distorção: 1%;
Tempo de uso sem fonte de alimentação externa: 4 horas;
Método de transmissão: transmissão digital com fio ou transmissão sem fio;



Características do equipamento:
1. O estado de vibração real substitui o estado de vibração ideal. O estado de vibração real da mesa é usado para formular uma estratégia de controle, para que a mesa vibratória possa produzir vibração mais precisa.
2. Método de detecção conveniente. O equipamento pode ser usado para testes no local a qualquer momento, para que o local de produção possa compreender oportunamente o status operacional do equipamento no local, para que ajustes de produção possam ser feitos no equipamento a qualquer momento.
3. Métodos de trabalho e plataformas de processamento eficientes. Equipamento altamente integrado desenvolvido com tecnologia embarcada, trabalhando em ambientes agressivos e de alta temperatura, este sistema pode detectar de forma abrangente dados de três eixos XYZ e possui uma plataforma de computação e processamento de dados de alta velocidade para obter análise e processamento de dados em tempo real.
4. Função de banco de dados poderosa. O banco de dados adota modos de gerenciamento automático por computador e gerenciamento manual do operador. Ele contém tabelas para registro de dados históricos e dados de alarme e tabelas de configuração de parâmetros de trabalho para o sistema de monitoramento. Ao ajustar a faixa de saída, você pode obter o melhor efeito de saída.

1. O estado de vibração real substitui o estado de vibração ideal.
2. Método de detecção conveniente.
3. Métodos de trabalho e plataformas de processamento eficientes.
4. Função de banco de dados poderosa.

Wuhan CenterRise M&C Engineering CO., Ltd.
more info, please contact
sales@whzfy.com
wuhancenterrise@gmail.com
