Medição contínua de temperatura on-line da extremidade do tarugo tipo ZST-P100

Visão geral:
Este sistema detecta continuamente a temperatura da extremidade da laje fundida da máquina de lingotamento contínuo. A laje de lingotamento contínuo e os fatores ambientais circundantes, como incrustações de óxido de ferro, vapor, oclusão e outros fatores, são levados em consideração no projeto do esquema e. seleção do equipamento. Ao mesmo tempo, também considera o movimento da laje fundida. Detecção precisa e transmissão de temperatura em tempo real.

Seleção de equipamentos:
Detecção de temperatura
Para a detecção de temperatura da laje fundida, um termômetro de alta temperatura integrado de duas cores da Wuhan Zhongfeiyang Measurement and Control Engineering Co., Ltd. é selecionado. A faixa de medição de temperatura é: 400°C ~ 1400°C; instalado em uma carcaça sólida para medição contínua. A otimização foi adotada para resolver questões como a obstrução da laje fundida por vapor ou outras partículas (incrustações de óxido de ferro) no ambiente, o movimento da laje fundida ou o pequeno campo de visão devido a restrições de instalação. Fornece monitoramento rápido e em tempo real de lajes fundidas em alta temperatura.

Resfriamento de equipamentos
Usando um dispositivo de resfriamento de ar de vórtice, nenhuma fonte de alimentação é necessária, apenas ar seco é necessário para produzir gás de resfriamento de baixa temperatura abaixo de 0 ° C para resfriar os três conjuntos de equipamentos de detecção de temperatura.

transmissão de sinal

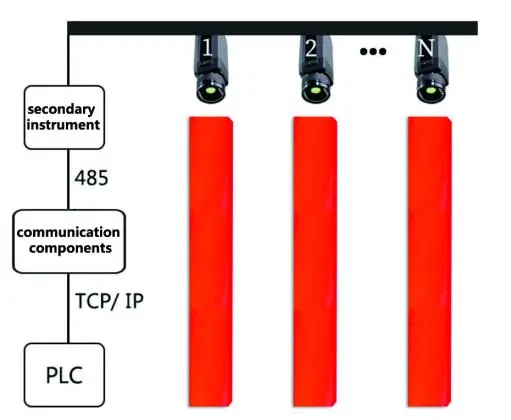

Entre vários equipamentos de medição (multi-stream), o sistema de medição e controle usa comunicação RS-485 bidirecional entre o equipamento de medição e o medidor secundário, e a comunicação de rede Ethernet industrial ou DP é usada entre o medidor secundário e o PLC. O equipamento de transmissão de sinal adota equipamento de comunicação que suporta redes multiprotocolo.

Dispositivo de purga (opcional)
Quando o ambiente está severamente bloqueado e a obstrução principal são substâncias gasosas, como vapor, recomenda-se a utilização de um dispositivo de purga. O dispositivo de purga utiliza ar seco como fonte e é controlado por uma válvula solenóide para iniciar e parar.

programas
O software DataTemp é usado para configurar e monitorar remotamente o equipamento de medição, e o software ScanTemp é usado para analisar e processar os dados de temperatura e eliminar sinais inválidos. O modelo de software é usado para superar fatores interferentes como vapor e incrustações de óxido de ferro, e a temperatura real da laje é exibida em tempo real.

Características:
1. Usando detector empilhado Si/Si, alta sensibilidade;
2. Design de caixa robusto e simples de usar, compatível com os padrões NEMA-4;
3. Comunicação RS-485/DP bidirecional (pode ser conectada à Internet), suporta até 32 sensores de detecção usando métodos de alarme definidos pelo usuário e saídas analógicas e digitais sincronizadas;
4. Utilizar dispositivos de proteção e dispositivos de refrigeração de ar para suportar altas temperaturas ambientes;
5. Alcançar medições precisas de alvos móveis ou bloqueados por poeira, fumaça e outras partículas na atmosfera;
6. Usando dispositivo de resfriamento passivo, a eficiência de resfriamento é alta e a manutenção é pequena;
7. Use software para configurar e monitorar remotamente, analisar dados secundários do processo e otimizar a medição de obstrução.

parâmetro:
Faixa de medição: 600°C~1400°C;
Tempo de resposta: 10ms;
Resposta espectral: duas cores;
Precisão: ±0,75%;
Repetibilidade: ±0,3%;
Pressão do ar de resfriamento: >0,5Kpa;
Fluxo de ar de resfriamento: 24L/min;
Temperatura máxima permitida: 165℃;
Sinal de saída: 485/DP/4-20mA;
Normas ambientais: NEMA4 (IEC529, IP65);

Wuhan CenterRise M&C Engineering CO., Ltd.
