Instrumento de medição de velocidade e comprimento a laser WGS-L030
10 setembro | Vistas: 27
Visão geral:
O medidor de comprimento e medição de velocidade Doppler a laser WGS-L030 desenvolvido pela Wuhan Zhongfeiyang Measurement and Control Engineering Co., Ltd. é um instrumento de medição que mede a velocidade e o comprimento de objetos em movimento on-line, de alta temperatura e de alta velocidade usando um sensor de velocidade Doppler a laser de alta precisão Usado para medir a velocidade e o comprimento de tiras laminadas a quente em laminadores de aço.
O instrumento de medição de velocidade e comprimento Doppler a laser WGS-L030 consiste principalmente em duas partes: um sistema de hardware e um sistema de software. O sistema de hardware inclui um conjunto de sensores de velocidade Doppler a laser para medir a velocidade relativa de execução da tira laminada a quente e do. sensor A unidade de computação do sensor é baseada no laser. Os dados de medição do sensor de velocidade Doppler calculam o comprimento da placa de aço que passa pelo sensor e os transmitem para o sistema host do medidor de espessura. e comprimento da tira laminada a quente com base nos dados da unidade de computação, e exibe os dados e alterações relevantes, alarme de acordo com o limite de desvio definido pelo sistema de software ou manualmente. Quadro em forma de L acima da faixa de medição no local; o sistema de software é usado principalmente para analisar e processar os dados de medição da faixa coletados pelo sistema de hardware. O painel de exibição exibe a velocidade da faixa laminada a quente e os dados de comprimento analisados pelo software e. envia instruções de controle e alarme para o sistema de hardware.
Princípio de medição do sistema:

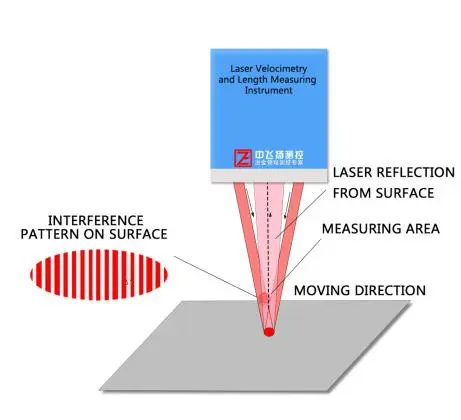

O princípio de funcionamento do sensor de velocidade laser Doppler é mostrado na figura. O sensor de velocidade é um instrumento que usa o efeito laser Doppler para medir a velocidade do movimento de fluidos ou sólidos. Geralmente composto por cinco partes: laser, unidade óptica incidente, unidade óptica receptora, sinal Doppler e processador de dados. As principais vantagens do sensor de medição de velocidade Doppler a laser são medição sem contato, características lineares e alta resolução espacial. O sensor de velocidade Doppler a laser adota o sistema LDV de optoeletrônica moderna e tecnologia de microprocessador, que pode obter mais facilmente medições bidimensionais ou tridimensionais de fluidos ou sólidos.
As partículas traçadoras da sonda laser usam a mudança de frequência Doppler da luz espalhada pelas partículas em movimento para obter informações de velocidade. Por se tratar de uma medição a laser, a frequência Doppler tem uma relação linear com a velocidade e não tem nada a ver com temperatura e pressão. . É atualmente a velocidade mais rápida do mundo. O instrumento com a maior precisão de medição.
Plano de composição do sistema:
A solução de corte de comprimento fixo do instrumento de medição de velocidade e medição de comprimento adota a estrutura do sistema conforme mostrado na figura para implementar um sistema de medição de velocidade e comprimento Doppler a laser. A parte do sensor do sistema de hardware utiliza um conjunto de sensores de velocidade laser Doppler instalados em um lado ou acima da laje para serem inspecionados para instalação de reflexão difusa vertical. O sistema de hardware transmite remotamente os dados coletados para o sistema host. O computador host é baseado no sensor. Ao integrar os dados de velocidade medidos ao longo do tempo medido, o comprimento da laje inspecionada pode ser calculado e o cisalhamento pode ser calibrado. Este método pode medir dados de medição estáveis e de alta precisão.
parâmetro:
Largura da laje: ≥100mm
Comprimento da laje:>2000mm
Espessura da laje: 1~300mm
Velocidade da laje:
