Instrumento de medição de largura de placa média e grossa de laje WGS-L200

Visão geral:

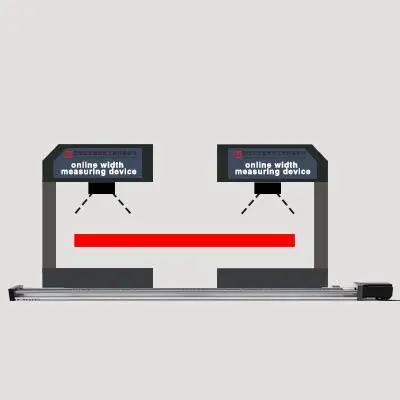

O sistema de medidor de largura de placa média/placa a laser WGS-L200 usa tecnologia de princípio de reflexão triangular de laser duplo para medir on-line a placa de aço na mesa de rolos e combina tecnologia de processamento de sinal digital de alta velocidade com software de programação para processar o sinal adequadamente e exibi-lo . Dados relevantes e curvas de medição permitem um controle preciso do processo siderúrgico durante o processo de produção.
O medidor de largura de placa a laser/placa média WGS-L200 é composto principalmente de duas partes: equipamento de teste, equipamento de computação e outros sistemas de hardware e software de processamento de computação. O sistema de hardware inclui 2 conjuntos de sistemas de triangulação a laser, sistemas de aquisição e transmissão de sinais no local, unidades de computação, análise de host e sistemas de alarme de controle, etc. O software do medidor de largura de placa/faixa WGS-L200 inclui principalmente aquisição e análise de dados, software de alarme e software de computação de visualização de dados no sistema host. O sistema de análise de dados analisa e converte os dados transmitidos pelo sistema de aquisição e análise de sinal em. a sala de controle principal dados visualizados, e através do alarme de limite de alarme definido, o trabalho de monitoramento de medição de largura na operação de produção de lajes é concluído.

Princípio de medição do sistema:
O medidor de largura de placa a laser/placa média WGS-L200 é composto principalmente de duas partes: equipamento de teste, equipamento de computação e outros sistemas de hardware e software de processamento de computação. O sistema de hardware inclui 2 conjuntos de sistemas de triangulação a laser, sistemas de aquisição e transmissão de sinais no local, unidades de computação, análise de host e sistemas de alarme de controle, etc.
O software do medidor de largura de placa a laser/placa média WGS-L200 inclui principalmente aquisição e análise de dados, software de alarme no sistema host e software de computação de visualização de dados. O sistema de análise de dados analisa e converte principalmente os dados transmitidos pela aquisição e análise de sinal. sistema Os dados visuais da sala de controle e o alarme de limite de alarme definido são usados ​​para completar o trabalho de monitoramento de medição de largura na operação de produção de lajes.

Características do equipamento:
Adotando o princípio da triangulação a laser, é muito adequado para medição dinâmica e possui alta precisão de medição dinâmica;
Sem contato, ou seja, o sensor de distância a laser é instalado nas laterais superior e inferior da calha guia de transporte de tiras, e o instrumento de medição de largura não entra em contato direto com a tira;
Medição de amostragem contínua e rápida, a frequência de amostragem é 300Hz-2000Hz, a frequência de medição pode ser definida livremente para obter detecção de largura de alta velocidade;
Ele pode identificar e compensar com eficácia o desvio, a inclinação, a deflexão lateral e o formato da placa testada;
Excelente modelo matemático realiza detecção precisa de largura quando o formato da placa é ruim;
A interface de operação do software é amigável, poderosa, fácil de operar e livre de manutenção;
O software possui função de autodiagnóstico;
Detecção totalmente digital e sistema de calibração automática;
Alta precisão de medição e velocidade de resposta rápida;
Usando transmissão de sinal de fibra óptica;
Alarme de controle de qualidade.

parâmetro:
Distância de medição: 0,5-0,8m (de acordo com o ambiente do local)
Resolução: ± 0,1 mm
Precisão de repetição: 0,2 mm
Frequência de saída medida: 100-3KHz
Classe Laser: 2 (IEC60825-1:2014)
Nível de proteção: IP65
Método de comunicação: comunicação TCP/IP

Wuhan CenterRise M&C Engineering CO., Ltd.
