Detecção on-line de qualidade de superfície (CCD) de laje fundida ZSQ-T200
10 setembro | Vistas: 23
Visão geral:
A inspeção da qualidade da superfície do tarugo em alta temperatura é de grande importância para aparar defeitos em tarugos de fundição contínua e entrega a quente de tarugos a quente. A série ZSQ-T de equipamentos de inspeção de qualidade de superfície on-line de tarugos fundidos desenvolvida pela Wuhan Zhongfeiyang Measurement and Control Engineering Co., Ltd. pode detectar arranhões na superfície de tarugos fundidos, detecção on-line de defeitos como rachaduras, furos, poços, rachaduras nas bordas, defeitos nas bordas, etc., para atender aos requisitos do cliente para inspeção de qualidade superficial de lajes fundidas.
princípio:
O sistema de inspeção de qualidade de superfície on-line de laje fundida ZSQ-T200 adota o princípio de imagem óptica e usa um sensor de imagem CCD para inserir a imagem de superfície da laje a ser detectada no computador e, em seguida, processa a imagem resultante por meio de software de processamento de imagem dedicado para obter a imagem Se há defeitos na imagem, após a obtenção dos defeitos na imagem, os defeitos obtidos são classificados através de um sistema de autoaprendizagem dedicado e, finalmente, atendem aos requisitos do computador para identificar automaticamente os defeitos superficiais da laje .
Composição do sistema:

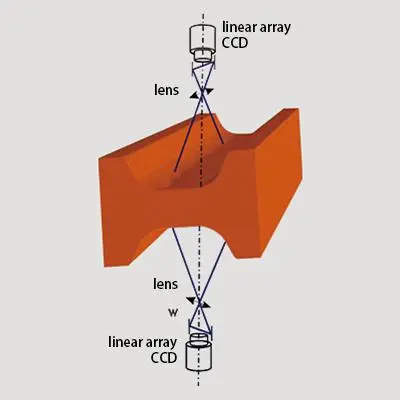

1. Parte óptica: A parte óptica consiste em múltiplas lentes de foco fixo e CCD de matriz linear, que realiza principalmente digitalização e imagem da superfície da placa de fundição.
2. Parte de iluminação: A parte de iluminação consiste em um conjunto de LED de alto brilho e uma lente cilíndrica para obter iluminação de alto brilho e alta uniformidade da superfície da placa de fundição.
3. Parte da estrutura mecânica: A parte da estrutura mecânica realiza principalmente o ajuste, instalação e fixação da parte óptica e da parte de iluminação. Consiste na cabeça de imagem (parte óptica), caixa de luz (parte de iluminação), suporte e gabinete de controle. A estrutura deve ser estável e confiável.
4. Processamento em tempo real: A parte de processamento em tempo real é concluída pela unidade de processamento de amostragem em tempo real de dados multi-CCD (DSP de alta velocidade) desenvolvida independentemente por Wuhan Zhongfeiyang.
5. Parte de hardware: A parte de hardware consiste em controlador de armazenamento de alta velocidade e matriz de disco rígido de armazenamento, controlador Gigabit InternetMAC, Gigabit Ethernet Rj45 e várias estações de trabalho de alta velocidade.
6. Software de detecção: O software de detecção implementa principalmente funções como coleta, armazenamento, transmissão e processamento de imagens de digitalização CCD, extração de defeitos, análise de características de defeitos, cálculo de tamanho e localização de defeitos, armazenamento de imagens de defeitos e geração de análise de qualidade de superfície de laje relatórios.
Wuhan CenterRise M&C Engineering CO., Ltd.
